Откатные двери

Среднетемпературные и низкотемпературные откатные двери IsoDoor серии IDS1 предназначены для организации входных групп холодильных и морозильных камер складов, терминалов, логистических центров, предприятий пищевой промышленности, предприятий торговли и общепита с большим трафиком механизированных погрузочных средств.



Внешняя сторона двери распашной для охлаждаемых помещений



Внутренняя сторона двери распашной для охлаждаемых помещений



Преимущества:


    Оптимальная цена / высокое качество. Конструкция разработанная для экстремальных условий эксплуатации. Собственное производство алюминиевых профилей,собственная линия покраски рулонной стали, непрерывная линия производства сэндвич панелей
        Снижение логистических затрат на доставку в регионы. 24 региональных производства по всей России. Модульная конструкция позволяет перевозить полотна дверей как в собранном виде, так и в виде подготовленных комплектов для сборки дверей требуемого размера по месту монтажа.
        Снижение эксплуатационных затрат. Срок эксплуатации не менее 10ти лет. Ремонтопригодность. Конструкция полотна двери, рамы, элементы откатного механизма дверей ДорХан разбиты на модули. Это позволяет произвести замену только вышедшего из строя элемента дверей, при необходимости самостоятельно уменьшить размеры двери и в некоторых случаях увеличить высоту двери.
        Надежность. Рассчитаны на интенсивную эксплуатацию в местах с повышенными гигиеническими требованиями, с высоким трафиком грузов и персонала.







      Зашита от коррозии. Оцинкованная сталь и лакокрасочное покрытие полотна двери, антикоррозийная обработка алюминиевых конструкций с нанесением порошковой краски.


Таблица размеров

Параметр   Показатель
Ширина проема, мм
  От 800 до 3000
Высота проема, мм     От 1800 до 6000
Толщина изоляции, мм     80 или 120
Притолока, мм     От 240
Пристенки, мм     От 1060 до 3260 мм (сторона отката) От 115 мм ( противоположная откату сторона)



Конструкция:



1.Откатная система — верхняя направляющая рельса с роликовым механизмом
2. Алюминиевая рама с кабель каналом для установки ПЭНа обогрева
3. Обогрев периметра рамы низкотемпературных дверей
4. Откатная система — нижняя направляющая рельса
5. Нижний прижим
6. Нижний уплотнитель
7. Обогрев периметра полотна двери (опция)
8. Роликовый механизм с кронштейном подвеса полотна
9. Алюминиевый каркас полотна двери
10. Уплотнитель периметра полотна двери
11. Рычажная ручка для дверей шире 1600 мм. Накладная ручка для дверей шириной менее 1600 мм
12. Полотно двери
13. Обогрев нижней кромки полотна дверей




Подготовка строительного объекта

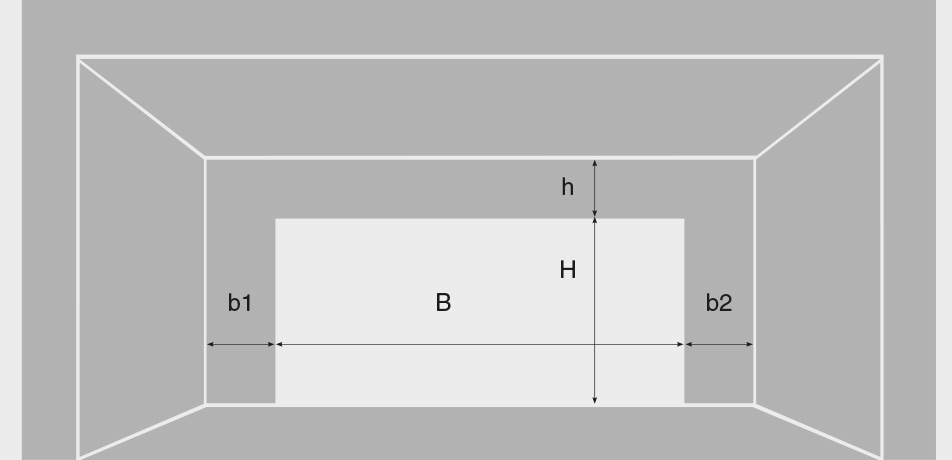

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H – Высота проема (расстояние от пола до верха проема);
B – Ширина проема (расстояние от левого края до правого края проёма);
h – Притолока (расстояние от верха проема до препятствия min 150)
b1/b2 – Левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия)
Требования к строительному объекту
При замере H и B за итоговый размер принимается наибольшая величина При замере h, b1, b2 — наименьшая. Расхождение уровня стен не более 3 мм Расхождение диагоналей проема не более 5 мм




 Стандартные конструктивные решения


    Среднетемпературное исполнение



Параметры среднетемпературного исполнения

Усл. обозначение, наименование параметра    Расчетная формула
b, мм Толщина панели
    80
Температурный режим внутри помещения ° С       От +6 до -5
Температурный режим перед дверью ° С       От +35 до 0
Влажность, %       До 100





Низкотемпературное исполнение, панель 80 мм



Параметры низкотемпературного исполнения, панель 80 мм

Усл. обозначение, наименование параметра    Расчетная формула
b, мм Толщина панели
    80
Температурный режим внутри помещения ° С       От -5 до -18
Температурный режим перед дверью ° С       От +35 до -18
Влажность, %       До 100





Низкотемпературное исполнение, панель 120мм.



Параметры низкотемпературного исполнения, панель 120мм.

Усл. обозначение, наименование параметра
 Расчетная формула
b, мм Толщина панели

  120
Температурный режим внутри помещения ° С       От -18 до -27
Температурный режим перед дверью ° С       От +50 до -35
Влажность, %       До 100



Низкотемпературное исполнение, панель 120мм с обогревом полотна



Параметры низкотемпературного исполнения, панель 120мм с обогревом полотна

Усл. обозначение, наименование параметра    Расчетная формула
b, мм Толщина панели
  120
Температурный режим внутри помещения ° С       От -27 до -35
Температурный режим перед дверью ° С       От +50 до -35
Влажность, %       До 100



Базовая комплектация


  Откатная система

  Алюминиевая рама с кабель каналом для установки ПЭНа обогрева

  Обогрев периметра рамы низкотемпературных дверей

  Роликовый механизм с кронштейном подвеса полотна

  Алюминиевый каркас полотна двери

  Уплотнитель периметра полотна двери

  Рычажная ручка для дверей шире 1600мм.

  Обогрев нижней кромки полотна дверей низкотемпературного исполнения






  Накладная ручка для дверей шириной менее 1600мм.







  Комплект панелей



Дополнительная комплектация





Защитный, декоративный короб
    Внутренняя алюминиевая рама
    Швеллер обрамления проема
    Обогрев полотна двери
    Калитка 800х2000мм
    Защитные ограждения
    Защитные бампера из нержавеющей стали или рифленого алюминия






  Специализированный обогреваемый порог утапливаемый в пол






  Замок блокировки отката дверного плотна + 3 ключа, система аварийного выхода






  Обогрев периметра рамы низкотемпературных дверей






  Монтажные комплекты


Технические характеристики

Параметр    Значение
   Примечание
Безотказность, количество циклов открывания-закрывания, не менее
    270000
    Откатной механизм имеет систему прижима уплотнителя к раме
Антикоррозионная стойкость       Высокая
Грузоподъемность откатной системы, кг       200
Тип запорного механизма (замка)       Штифтового типа с системой аварийного открывания



 Способы монтажа


Накладной снаружи с откатом полотна влево
  Накладной снаружи с откатом полотна вправо



Условия эксплуатации продукции

1. Для обеспечения надежной и бесперебойной работы ваших дверей рекомендуется регулярно проводить их технический осмотр и обслуживание .
2. Ручное открывание и закрывание дверей производится с помощью ручки.
3. Не подвергайте двери ударам и не препятствуйте их свободному открытию и закрытию.
4. Следите за тем, что бы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
5. Запрещено находиться в проеме во время открывания и закрывания ворот, во избежания травмирования.



Упаковка

  Упаковка в коробку   Упаковка представляет собой...
Состав
    Картонная коробка, стретч-пленка
Длина, мм       Зависит от длины панелей
Ширина, мм       Зависит от ширины панелей
Высота, мм       Зависит от количества панелей



Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности промышленных ворот производства ГК DoorHan на срок 1 год для розничных и на 2 года для дилерских заказов, с момента приобретения ворот.
Дополнительное описание
Откатные двери для охлаждаемых помещений обладают высокой степенью ремонтопригодности. При выходе из строя какого-либо элемента конструкции, произвести его замену возможно в кратчайшие сроки.


Новинки



Обогрев рамы и полотна двери.
    Откатная система для дверей весом до 200 кг.
    Теплоизоляция (пенополиуретан), двухкомпонентный EPDM-уплотнитель с каналом для установки нагревательного кабеля.
  Алюминиевый каркас с термовставкой.
