Системы рамного остекления ALT-C48, ALT-W62

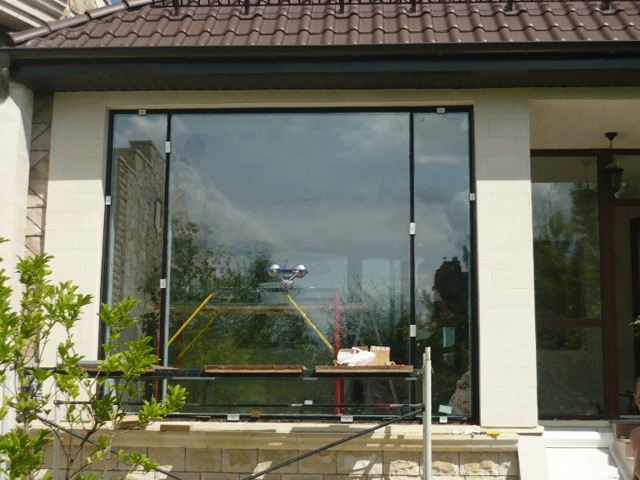

Системы рамного остекления без терморазрывов ALT-C48

Область применения

Конструкции алюминиевой системы ALT C48 предназначены для установки во внутренние и наружные проемы стен зданий. Система позволяет изготавливать конструкции наружных и внутренних дверей, раздвижных автоматических дверей, входных групп, тамбуров, витрин и внутренних перегородок в любых административных и общественных зданиях и помещениях (магазины, гипермаркеты, бизнес-центры, офисы компаний, торговые павильоны и рынки, АЗС, аэропорты и ж/д вокзалы, автостанции, и др). Наверняка Вы, сами того не зная, видели установленные нами двери раздвижные – Краснодар насчитывает немало компаний, являющихся клиентами «Алюминиевых Систем».

Общее описание

Система ALT C48 обладает широкими функциональными возможностями и позволяет изготавливать:

  • * Оконные конструкции с фурнитурным «европазом»;
  • * Классические дверные конструкции с накладными петлями;
  • * Дверные конструкции с фурнитурным пазом «Fapim»;
  • * Перегородки, комбинированные конструкции;
  • * Конструкции для установки автоматических раздвижных дверей.
  • * Двери раздвижные (Краснодар будет удивлен качеством).

Оконная серия профилей с фурнитурным пазом "европаз" позволяет устанавливать широко распространенную фурнитуру и изготавливать окна различных типов открывания: поворотные, поворотно-откидные, верхнеподвесные, нижнеподвесные с открыванием внутрь.

Дверные серии профилей (как стандартная серия, так и с пазом FAPIM) - предназначены для выполнения "компланарных" дверей (наружные и внутренние поверхности рам и створок находятся в одной плоскости). Серии позволяют изготавливать различные распашные дверные конструкции: одностворчатые, полуторные и двухстворчатые; с открыванием наружу и внутрь; с накладными (видимыми) и пазовыми (скрытыми) дверными петлями; с порогом и без порога; с цокольным и створочным (контурным) нижним исполнением; с верхними и боковыми глухими частями в одной раме.

Все серии системы ALT C48 имеют одну базовую монтажную глубину для профиля рамы – 48 мм. Система обладает широкими возможностями применения различных типов заполнений: стекла, стеклопакетов, сэндвич-панелей, ДСП и др. листовых материалов. Ассортимент профилей штапиков и уплотнителей в системе позволяет устанавливать заполнения в диапазоне от 4 до 10 мм и от 16 до 26 мм.

Сборка конструкций

Сборка конструкций выполняется соединением углов вертикальных и горизонтальных профилей в контуры - так называемые рамы. Угловые соединения осуществляются при помощи специальных закладных деталей - «сухарей», вставляемых во внутренние камеры профилей и фиксируемых одно- или двухкомпонентным клеем и механическим способом. Механическое крепление угловых соединений выполняется: обжимом на углообжимном станке или штифтовым креплением. Соединение горизонтальных и вертикальных алюминиевых профилей – профилей импостов выполняется как на шурупах, так и на закладных «сухарях» методом заштифтовки или крепления на самонарезающие винты.

Преимущества системы

Практичность и привлекательный внешний вид

Прямолинейный классический дизайн профилей системы позволяет изготавливать конструкции в современном строгом стиле.

Конфигурация профилей системы ALT C48 обеспечивает сохранение одинаковых визуальных пропорций профилей в распашной, раздвижной и глухих частях конструкций.

Ширина профилей импостов и рам представлена в трех типоразмерах: 26 мм, 36 мм и 50 мм. Это позволяет экономить на материале и оптимально подбирать профили при проектировании конструкций различных размеров и видов заполнений.

Основные профили системы (рамы, импоста, цоколя, створки, компенсирующие профили) имеют одинаковые посадочные размеры под угловой выравнивающий уголок. Это в свою очередь уменьшает ассортимент необходимых дополнительных комплектующих, устраняет смещение плоскостей соединяемых профилей, увеличивает надежность соединения и улучшает внешний вид конструкции.

Пластиковые заглушки, устанавливаемые на дверные конструкции, позволяют устранить сквозное щелевое продувание и придают конструкции привлекательный внешний вид.

Все вышесказанное позволяет нам без ложной скромности заявлять: самые качественные и стильные двери раздвижные в Краснодаре – рамы из профилей ALT C48.

Надежность и устойчивость

Оптимально подобранное соотношение геометрических и прочностных характеристик (сплав AlMg0.7Si 6063 Т6 в соответствии с ГОСТ22233-2001) профилей системы обеспечивает надежную эксплуатацию конструкций в течение долгого времени.

Изготовление больших и сложных конструкций выполняется соединением нескольких отдельных конструкций между собой при помощи соединительных и усиливающих профилей.

Специальный усиливающий профиль предназначен для установки в камеры основных профилей в местах крепления доводчика и каретки автоматического привода.

Многовариантность соединений

Угловые закладные предоставляют две возможности соединения углов конструкций:

  • * Методом «запрессовки» соединяемых профилей на углообжимном станке;
  • * Крепление углов штифтами, что не требует наличие углообжимного станка.
  • * Оригинальная конфигурация профилей рам и импостов предусматривает возможность двух вариантов крепления:
    При помощи алюминиевых закладных с фиксацией их в полости профиля штифтами или саморезами;
  • * Саморезами в профиль импоста. Это более экономичное соединение, не требует применения закладных деталей, предоставляет возможность крепление профилей импостов под углом.

Простота обработки и удобство сборки

Простой узел крепления порогов позволяет осуществлять его быструю и легкую установку. В процессе эксплуатации дверной конструкции при повреждении или износе профиль порога можно легко заменить, без демонтажа всей конструкции. Разработаны два вида типоразмера порога: большой и малый – для нового строительства и реконструируемых зданий, сооружений.

Уникальные дополнительные профили и комплектующие изделия для узловых решений нижнего примыкания дверных створок к порогу/полу не требуют дополнительных трудоемких операций по фрезеровке. Данные профили просты и удобны в сборке конструкций - профили отрезаются под углом 90 град.

Универсальная опорная подкладка, как для профилей рам, так и для профилей створки -уменьшает ассортимент комплектующих.

Разработанная конфигурация оконной створки позволяет использовать один типоразмер профиля штапика в глухой и распашной частях, что сводит возможность ошибки к минимуму при расчете конструкций и заказе материалов.

Оборудование

Для организации участка по сборке конструкций из системы профилей серии ALT С48 необходимо следующее оборудование:

  • * Одноголовочная или двухголовочная отрезная пила для нарезки профилей в размер под 45 или 90 град.
  • * Копировально-фрезерный станок для фрезеровки пазов под замки, сердцевины, ручки, нажимные гарнитуры, водосливные отверстия и т.д.
  • * Фрезерный станок - для обработки торца профилей импоста.
  • * Углообжимной станок для сборки угловых соединений оконных и дверных конструкций методом опрессовки соединяемых профилей на предварительно установленной угловой закладной.

На первоначальном этапе сборку угловых соединений возможно осуществлять на штифтах, что не требует дополнительных затрат на углообжимной станок.

Используемая фурнитура

При сборке конструкций из классической оконно-дверной серии профилей может применяться стандартная и широко распространенная на рынке фурнитура.

Дверная серия с фурнитурным пазом FAPIM состоит из профилей с новым, более технологичным фурнитурным пазом FAPIM, который значительно увеличивает производительность изготовления дверных конструкций, благодаря простой и удобной установке элементов фурнитуры:

  • * дверных петель
  • * шпингалетов и ответных планок шпингалетов
  • * ответной планки замка

По сравнению со стандартной серией профилей экономия времени при изготовлении дверной конструкции составляет порядка 40 мин. и достигается за счет исключения трудоемких операций: замера и сверления отверстий под петли, позиционирования и фрезерования отверстий под ригель замка и шпингалет.

Крепление элементов фурнитуры к профилю осуществляются при помощи зажимных винтов, что позволяет легко и быстро установить или заменить фурнитуру в случае ремонта.

Данные элементы фурнитуры планируется поставлять комплексно с дверной серией профилей с фурнитурным пазом FAPIM.

Система С48 имеет ряд уникальных EPDM-уплотнителей, которые также планируются к поставке совместно с профилями.

Стандартные цвета профилей: RAL9016 (белый), RAL8017, RAL8014 (коричневый) и RAL9006 (серебристый металлик). Качество окраски профилей соответствует требованиям Qualicoat 2000.

Системы рамного остекления с терморазрывом ALT-W62

Система ALTW62 представляет собой термоизолированную серию профилей с монтажной глубиной 62 мм, предназначенную для изготовления оконных, дверных и витражных конструкций различной конфигурации и степени сложности, которые должны соответствовать повышенным теплотехническим и звукоизоляционным требованиям.

Основу системы составляют комбинированные профили, состоящие из двух алюминиевых профилей, соединенных между собой с помощью двух элементов из армированного стекловолокном полиамида. Сочетание двух материалов позволяет изготавливать термоизолированные профили, которые обеспечивают хорошие статические показатели конструкций и прочные узловые соединения.

ALTW62 является универсальной комплексной системой и позволяет изготовить:

  • * окна и входные двери в административных, производственных и жилых зданиях;
  • * витражи с большим количеством дверей и окон там, где использование фасадной системы нецелесообразно;
  • * окна и двери там, где использование других материалов невозможно по конструктивным или архитектурным требованиям;
  • * различные типы рамных конструкций, к которым предъявляются повышенные теплоизоляционные и звукоизоляционные требования.
  • * двери раздвижные.

Краснодар – перспективный рынок для нашей технологии. Ни один из конкурентов в регионе не имеет столь технологичных и эффективных решений. Сотрудничая с компанией «Алютех», вы работаете с лидером!

В оконной серии ALTW62 реализован «европаз», а требования к выбору дверной фурнитуры для системы минимальны. Это дает возможность применять широкий выбор фурнитуры различных европейских и российских производителей. Для компаний, уже работающих с аналогичными системами, данный фактор позволяет не менять поставщика фурнитуры при переходе на систему ALTW62.

Основные особенности конструкций, изготовленных из профиля ALTW62:

  • * прочность;
  • * длительный срок службы;
  • * устойчивость против коррозии, деформации и вредных воздействий окружающей среды;
  • * стойкость к воздействию кислот, масел, газов, ультрафиолетового излучения;
  • * экологическая безопасность;
  • * пожарная безопасность;
  • * возможность выполнять конструкции любого цвета, а также любого сочетания цветов;
  • * возможность изготовления окон больших размеров, любых форм и с различными типами открывания;
  • * возможность изготовления конструкций для различных климатических регионов.

Технические характеристики окна со стеклопакетом толщиной 32 мм (с формулой 4 x 10 x 4 x 10 x 4i) из профилей системы ALTW62:

  • * приведенное сопротивление теплопередаче – 0,61 ((м2xoC)/Вт), класс В1;
  • * воздухопроницаемость – класс А;
  • * звукоизоляция – класс В (33 дБ);
  • * сопротивление ветровой нагрузке – класс А.

Максимальные размеры конструкций из профиля ALTW62 значительно превышают размеры аналогичных конструкций из пластика. При этом высокая прочность и простота в обслуживании существенно увеличивают срок эксплуатации конструкций из алюминиевого профиля.

Универсальность системы достигается благодаря возможности выбора различных вариантов узловых решений. Двойной контур уплотнения между рамой и створкой обеспечивает оптимальные показатели воздухо- и водопроницаемости. Возможна установка третьего контура уплотнения. Наличие полиамидного разделителя позволяет оформлять внутренние и наружные части профилей в различные цвета.

Характерной чертой системы является ее унификация с системой ALTС48, что позволяет применять многие совместимые элементы и уменьшить общие складские запасы.

Основные отличия системы ALTW62:

Одинаковая высота камеры.

Одинаковая высота камеры, оконных профилей рамы и створки приводит к уменьшению номенклатуры профилей закладных.

Единая плоскость обжима.

Линия обжима оконных профилей находится в одной плоскости, что позволяет производить обжим профилей за одну установку, без переналадки станка.

Одинаковый набор материалов заполнения для профилей рам, створок и дверных профилей.

Данное преимущество уменьшает номенклатуру изделий и делает простым выбор заполнения для различных конструкций.

Универсальная закладная крепления импоста.

В системе ALTW62 крепление внутренней и наружной камеры импоста осуществляется с использованием одного артикула профиля крепления. Обработка импоста и способы крепления одинаковы для всех профилей.

Возможность крепления порога без фрезеровки.

В системе при помощи универсальных пластиковых элементов реализована возможность простой установки порога без фрезерования. Установка порога происходит методом «шлицевания». Такой способ соединения позволяет демонтировать порог после установки конструкции в проем.

Отсутствие сложной фрезеровки цокольной планки.

Цокольная планка режется в нужный размер, торцы закрываются заглушками, которые обеспечивают идеальное уплотнение.

Реализация двустворчатой двери как со штульпом, так и без применения штульпа.

Удобная реализация поворота на любой угол Серия профилей ALTW62 включает симметричный поворотный соединитель от 85 до 240 градусов и угловой соединитель с фиксированным углом 90 градусов с возможностью установки закладных.

Универсальные закладные.

Сборка углов возможна как с помощью углообжимного станка, так и вручную с использованием штифтов.

Система ALTW62 дополняет спектр продуктов архитектурно-строительной группы производства ГК «Алютех», таких как система фасадного остекления ALTF50 и система рамного остекления без терморазрыва ALTC48. Система ALTW62 позволяет реализовать любые замыслы архитектора и проектировщика. При этом ряд запатентованных инновационных решений, примененных в данных системах, дает возможность решить поставленные задачи гораздо удобнее, быстрее и качественнее, чем при использовании альтернативных систем, существующих на рынке.

Стоечно-ригельная фасадная система ALT-F 50

Наиболее значительным шагом к созданию комплексного предложения в области архитектурно-строительных систем стала классическая стоечно-ригельная фасадная серия ALUTECH ALT F50.

Данный продукт предназначен для изготовления ограждающих светопрозрачных конструкций различной сложности: навесных стеновых ограждений зданий, наклонных светопрозрачных покрытий, фонарей, зимних садов и др. Диапазон применения конструкций серии весьма широк: от зимних садов и остекленных пристроек в частном и промышленном секторе до остекления фасадов крупных промышленных и общественных зданий.

Основные критерии, которым уделялось внимание при разработке системы ALUTECH ALT F50, были экономичность, технологичность и соответствие современным тенденциям в области энергосбережения.

Общее описание системы

Классическая стоечно-ригельная система ALUTECH ALT F50 включает в себя стойки и ригели с видимой шириной 50 мм. Это обеспечивает максимальную светопроницаемость и визуальную легкость фасадной конструкции, а также элегантный внешний вид. Все видимые элементы конструкции могут быть окрашены в любой цвет по шкале RAL, при этом качество окраски профилей соответствует требованиям Qualicoat 2000. В 2008 году самым взыскательным потребителям будет предоставлена возможность закупать анодированный профиль, устойчивый к агрессивному воздействию окружающей среды. Набор имеющихся термовставок и уплотнителей позволяет устанавливать заполнение (стеклопакеты, теплоизоляционные панели) толщиной от 4 до 38 мм.

Описание преимуществ.

Основные отличительные преимущества системы заключаются в следующем.

1. Высокий уровень термоизоляции (Group 1.0).

В современном мире, где цены на все виды энергоносителей неуклонно растут, невозможно оставаться в стороне от проблем, связанных с экологией и экономией средств для создания комфортного климата в помещении. Для получения необходимых теплофизических и звукоизоляционных свойств ограждающей конструкции в серии ALUTECH ALT F50 используется набор термовставок (термоизоляторов) из твердого, ударопрочного поливинилхлорида (PVC-U-HI) с высокими теплоизолирующими параметрами, ко-экструзионный уплотнитель (запатентованное решение) и набор уплотнительных прокладок на основе этиленпропиленовых каучуков (EPDM). Благодаря оптимальному сочетанию этих составляющих достигаются следующие показатели по термической изоляции (согласно нормам DIN 4108-4):

  • * при установке рассекательного уплотнителя коэффициент теплопередачи узлового профильного решения (без стеклопакета) составляет Uf = 1,8 W/(m2К) или приведенное сопротивление теплопередаче Rпр.= 0,55 м2°С/Вт (группа материалов рамы 1.0);
  • * при стандартном решении коэффициент теплопередачи равен Uf = 2,4 W/(m2K) или приведенное сопротивление теплопередаче Rпр.= 0,42 м2 °С/Вт (группа материалов рамы 2.1).

Это позволяет существенно повысить теплофизические характеристики без значительного увеличения стоимости 1м2 конструкции.

Сертификат испытания теплотехнических показаний узлового сечения системы ALUTECH ALT F50 от института IFT Rosenheim.

2. Система «Тепло-холод».

Использование оригинальных дистанционных ПВХ-элементов в зонах простенков и перекрытий фасада позволяет устанавливать вместо стеклопакета одинарное стекло. Наличие специальных пазов предоставляет возможность закрывать утеплитель любым недорогим листовым материалом. Это позволяет реализовать экономичный переход от непрозрачной к прозрачной области конструкции без потери теплоизоляционных характеристик. Учитывая тот факт, что за последние два года рыночная стоимость листового стекла увеличилась в несколько раз, подобное объектное решение начинает все чаще использоваться при создании накладных светопрозрачных фасадов.

3. Многовариантность соединения основных профилей и простота обработки.

Фасадная серия ALUTECH ALT F50 предусматривает несколько типов соединения стойки и ригеля:

  • * встык (без фрезеровки профилей с использованием пазового сухарного элемента);
  • * внахлест 6 мм (без выборки паза в стойке);
  • * с фрезеровкой внахлест 6 мм (с выборкой паза в стойке).

cоединение встык (без дополнительной обработки ригеля)

cоединение внахлест 6 мм

cоединение внахлест 6 мм с фрезеровкой паза в стойке

Общее описание системы

Это позволяет с минимальными затратами времени и средств начать производство алюминиевых конструкций, а компаниям уже работающим с алюминиевым профилем дает возможность быстрого перехода на систему ALUTECH ALT F50, не изменяя основных способов соединения и обработки стойки и ригеля.

Кроме того, предусмотрено несколько способов присоединения стойки и ригеля:

  • * при помощи камерных сухарных элементов (при последовательном монтаже);
  • * при помощи камерных сухарных элементов и салазок (для упрощенного монтажа);
  • * при помощи торцевых ригельных шурупов (экономичное и простое соединение с предварительной обработкой стойки).

Многовариантность соединений профилей предоставляет возможность работы с системой производителям с различным опытом работы, оснащенных оборудованием различной сложности, а также применять на объектах различного класса сложности наиболее удобные и технологичные способы соединения в каждом конкретном случае.

4. Взаимозаменяемость основных профилей

Все стоечные и ригельные профили имеют в зоне установки заполнения пазы, которые служат для отвода конденсата и вентиляции области фальца стеклопакета. Конфигурация сечения всех стоек и ригелей позволяет использовать эти профили как в качестве вертикальных, так и горизонтальных профилей каркаса фасада.

В процессе создания фасадных конструкций у фирм-переработчиков зачастую остаются 0,5-2 - метровые остатки стоечных профилей, применение которых в дальнейшем практически невозможно из-за их малой длины. Применение стойки в качестве ригеля позволяет уменьшить отход профилей стойки и оптимизировать раскрой основных профилей при создании фасадных конструкций. Таким образом, сокращение количества используемых длинномеров профилей позволяет уменьшить стоимость готовой конструкции.

cоединение встык (без дополнительной обработки профилей в стойки)

cоединение внахлест 12 мм с фрезеровкой паза в вертикальной стойке

Для конструкций, где не требуется высокая жесткость, система ALUTECH ALT F50 дает возможность использования профилей ригеля в качестве вертикальных несущих профилей (а-ля система «ригель-ригель»). Для раскрепления (или усиления) ригелей по вертикали используются камерные стоечные усиливающие профили. Это позволяет значительно снизить металлоемкость, а значит, и стоимость готовой конструкции.

соединение встык (без дополнительной обработки ригелей)

соединение внахлест 6 мм

Также в конфигурации основных профилей отсутствует необходимость использования ригеля второго уровня, что существенно уменьшает номенклатуру профилей на складе. В качестве ригеля второго уровня рекомендуется устанавливать стандартный профиль ригеля или стойки.

с использованием ригеля

5. Многообразие конструктивных решений.

Уникальная конструкция сухарного профиля (запатентованное решение) позволяет реализовать различные переходы и варианты примыкания фасадных конструкций к элементам здания:

  • * Создание поверхностей с изломом (вертикально-наклонных стоек) переход от вертикальной к наклонной части конструкции.
  • * Возможность поворота стоек в плоскости витража.
  • * Создание наклонно-поворотных поверхностей.
  • * Примыкание наклонной конструкции к основанию здания.
  • * Создание вершины многогранной пирамиды.

создание поверхностей с изломом. Переход от вертикальной к наклонной части конструкции.

возможность поворота стоек в плоскости витража.

реализация наклонно-поворотных поверхностей.

примыкание наклонной конструкции к основанию здания.

создание вершины многогранной пирамиды.

6. Наличие необходимого набора штучных комплектующих изделий.

Ни для кого не секрет, что все стоечно-ригельные системы во многом схожи между собой. К сожалению, у большинства отечественных систем отсутствует достаточное количество комплектующих деталей, которые играют огромную роль в безошибочном функционировании фасадной конструкций и являются дополнительными декоративными элементами. Система ALUTECH ALT F50 включает необходимый набор этих изделий, которые позволяют:

  • * декорировать зону соединения ригелей и стоек, а также место сопряжения двух стоек по вертикали;
  • * обеспечить необходимую циркуляцию воздуха и отвод влаги из области фальца стеклопакета;
  • * отвести воду и другие атмосферные осадки с наружной поверхности стеклопакета в наклонных конструкциях;
  • * упростить соединение стоек и ригелей.

Система навесных вентилируемых фасадов ALT 150

Область применения

Навесной вентилируемый фасад - наиболее динамично развивающееся направление в строительстве. Архитекторы и проектировщики все чаще используют его в своих проектах. Для строительных организаций монтаж вентилируемых фасадов всегда выгодный бизнес. Работы по монтажу таких фасадов можно производить в любое время года. Для заказчика вентилируемый фасад – оправданное решение: возможность создать корпоративный стиль, экономия ресурсов при эксплуатации, срок службы, сравнимый со сроком службы здания. Система разработана с учетом современных требований к конструкции стен и позволяет реализовать все преимущества вентилируемого фасада на 100%.

Общее описание

Навесной вентилируемый фасад ALUTECH ALT150 – это современный способ повысить энергоэффективность здания и снизить затраты на его эксплуатацию, повысить привлекательность здания для покупателей и арендаторов, создав более комфортные условия для труда и отдыха. Конструктивные особенности вентилируемого фасада позволяют продлить безремонтный срок службы всех элементов здания. Благодаря широкому выбору облицовочных материалов, применяемых в вентилируемом фасаде здание можно сделать уникальным, но при этом легко вписать в архитектуру любого города. Достойной альтернативы вентилируемым фасадам не существует.

Система навесных вентилируемых фасадов ALUTECH ALT150 состоит из кронштейнов и направляющей, соединенных дополнительным элементом, обеспечивающим неограниченную компенсацию термических и механических деформаций и широкий диапазон регулировок.

Система ALUTECH ALT150 предназначена для выполнения навесных вентилируемых фасадов с применением различных видов облицовочных материалов. Прочностные характеристики системы позволяют применять ее на зданиях высотой до 150 м в V (пятом) ветровом районе, что подтверждается экспертным заключением и расчетами, выполненными специалистами ЦНИИПСК им. Мельникова (Москва).

Система ALT150 по своим пожарно-техническим характеристикам соответствует требованиям, предъявляемым к наружным стенам зданий различного функционального назначения, до I степени огнестойкости включительно и класса конструктивной пожарной опасности до С0 включительно. Класс пожарной опасности системы – К0.

Срок службы вентилируемого фасада на основе системы ALT150 не менее 30 лет в слабоагрессивной и неагрессивной среде и не менее 25 лет в среднеагрессивной среде. Срок службы можно увеличить до 50 лет и выше с помощью защитного анодного покрытия.

Воздушный зазор поддерживает постоянную влажность утеплителя, улучшая теплоизоляционные свойства

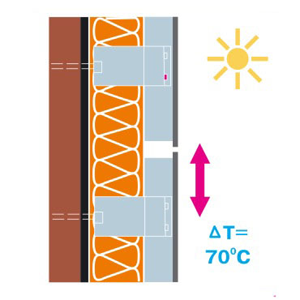

Конструкция легко переносит высокие перепады температуры, не теряя своих свойств

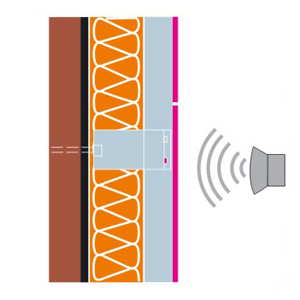

Навесной вентилируемый фасад улучшает звукоизоляцию здания

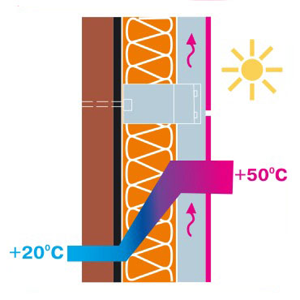

Солнечная энергия воспринимается облицовкой, воздушный зазор обеспечивает ее быстрое охлаждение

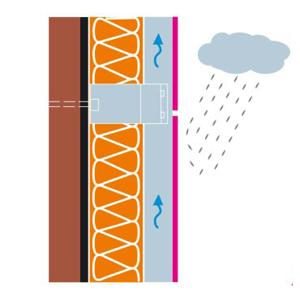

Облицовка защищает стены и теплоизоляцию от атмосферных воздействий

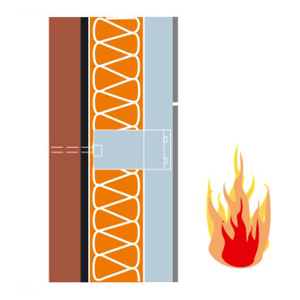

Применение негорючих материалов обеспечивает пожарную безопасность

Основные отличительные особенности системы ALUTECH ALT150

1.Профессиональная инженерная подготовка документации

Альбом технических решений содержит полный перечень узлов и примыканий, которые позволяет реализовать система ALUTECH ALT150. Согласно экспертному заключению специалистов ЦНИИПСК им. Мельникова (Москва), «имеющийся в альбоме технических решений раздел, посвященный расчету фасадной системы, по объему и тщательности проработки может быть признан методикой расчета систем вентилируемых фасадов».

2.Оптимальные характеристики прочности

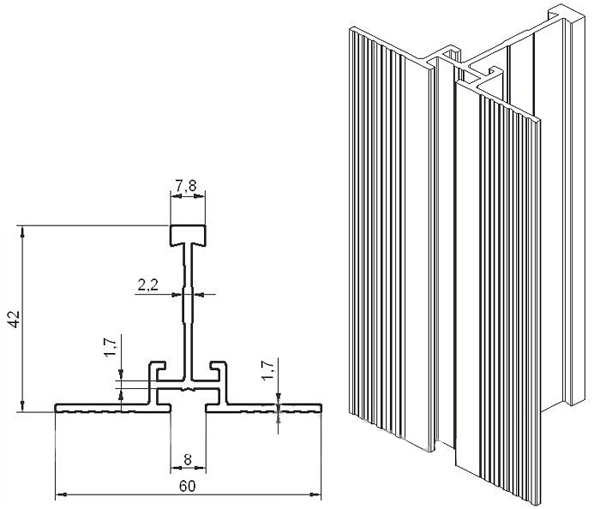

Подсистема на основе направляющей сложного сечения AYPC.150.0101 универсальна. Необходимая жесткость и прочность направляющей AYPC.150.0101 оптимально рассчитана, чтобы на высоких нагрузках не уменьшать шаг кронштейнов и не увеличивать стоимость подконструкции, а также не вкладывать средства в прочность сверх необходимого. Расчеты позволяют использовать ее на высоте до 150 м (в V ветровом районе). Данная подсистема позволяет использовать различные виды облицовки и способы крепления.

Система ALUTECH ALT150 с применением направляющей AYPC.150.0102 предназначена для облицовки небольших зданий керамогранитом и аналогичными материалами. Простая направляющая Т-образного сечения считается наиболее легкой конструкцией, но не обладает необходимой жесткостью. Применение такой направляющей оправданно для зданий небольшой высоты, на которые действуют невысокие нагрузки. Отличается от аналогичных систем большим диапазоном регулировки.

Система ALUTECH ALT150 с применением направляющей AYPC.150.0103 и AYPC.150.0104 предназначена для облицовки зданий фиброцементными плитами или другими плоскими материалами. Особенности крепления фиброцементных плит требуют применения нескольких направляющих – для крепления плит на стыке и для промежуточного крепления.

Преимущества

1.Неограниченная компенсация деформаций

Последствия использования систем с ограниченной компенсацией или жестко фиксированной системой могут быть различны: в лучшем случае это искривление плоскости фасада, в худшем – разрушение соединений и обрушение фасада. В системе ALUTECH ALT150 реализована функция неограниченной компенсации термических и механических деформаций. Компенсация происходит благодаря специальному соединителю направляющей AYRC.150.0101 и кронштейна. Преимущество систем с неограниченной компенсацией деформаций очевидна: нет необходимости контролировать сложные физические процессы, система делает это самостоятельно. Следует также учитывать деформации здания. Проблема деформации зданий становится более актуальной с увеличением высоты, и только система с неограниченной компенсацией деформаций может сохранить фасад в неизменном виде в таких условиях.

2.Теплотехническая однородность

Специалисты ГК Алютех выполнили конструкцию системы таким образом, чтобы минимизировать влияние на теплоизоляционные свойства стены «мостиков холода», которые образуются кронштейнами. Ухудшение теплотехнической неоднородности происходит с увеличением количества кронштейнов. Жесткости направляющей AYPC.150.0101 достаточно, чтобы это количество всегда оставалось минимальным. Дополнительно между стеной и кронштейном используется термоизолирующая прокладка, изготовленная из пластика с низким коэффициентом теплопроводности. Прокладка из паронита может быть использована только в качестве коррозионной изоляции кронштейна, когда система используется без утеплителя, только в качестве облицовочной системы.

В системе используются оба типа прокладок:
пластиковые (AYPC.150.0901, AYPC.150.0902), термоизолирующие в системе с утеплителем;
паронитовые (AYPC.150.0903, AYPC.150.0904) применяются для коррозионной изоляции кронштейна от стены в системе без утеплителя (по противопожарным требованиям).

3.Широкий диапазон регулировки

Несмотря на прогресс, строительство в нашей стране не является высокотехнологичной отраслью и точность строительно-монтажных остается невысокой. В современных зданиях неровности стен остаются значительными. Использование системы ALUTECH ALT150 позволяет скрыть неровности стен до 250 мм, диапазон регулировки на одном кронштейне составляет 50 мм. Подконструкция дает возможность нивелировать отклонение стен от вертикали до 10o, не прибегая к механической обработке элементов. Широкий диапазон и простота регулировки увеличивают скорость монтажа.

4.Дополнительный кронштейн

Одно из ноу-хау представленной системы – применение дополнительного кронштейна на слабых основаниях. Дополнительный кронштейн увеличивает несущую способность основных кронштейнов на 70%. В других случаях потребуется увеличить количество кронштейнов, что ухудшит теплотехническую однородность и значительно повысит стоимость.

5.Кляммеры

Кляммеры в системе ALUTECH ALT150 изготовлены из аустенитной нержавеющей стали толщиной 1,2 мм. Сталь данного типа отлично прошла все коррозионные тесты для вентилируемых фасадов, что гарантирует безопасную эксплуатацию системы в течение всего срока службы вентилируемого фасада. Для обеспечения необходимой прочности, особенно на высотах более 20 м, для изготовления кляммеров использована сталь толщиной 1,2 мм. Конструкция кляммеров ALUTECH ALT150 разработана таким образом, чтобы при штамповке сталь не повреждалась и не образовывались концентраторы напряжений. Кляммеры в системе ALUTECH ALT150 позволяют реализовать поворот плитки до 30o относительно предыдущей плитки. При использовании керамогранита стандартного типоразмера 600х600 мм радиус поворота составит менее 1 м.

6.Высокая коррозионная стойкость

Все элементы изготовлены из алюминия и нержавеющей стали. Анодирование алюминиевых элементов позволяет использовать систему в агрессивной окружающей среде. Антикоррозионные свойства алюминиевой подконструкции значительно превосходят свойства оцинкованной стали. При этом антикоррозионные свойства алюминия не нарушаются при обработке и на монтаже.

7.Многообразие облицовочных материалов

Универсальная направляющая позволяет использовать различные способы крепления облицовки. Это дает широкий выбор облицовочных материалов.

8.Простота сборки, низкая трудоемкость

Все элементы подконструкции поставляются в готовом виде, что позволяет исключить операции разметки и сверления. Конструкция системы предотвращает ошибки на монтаже, что повышает ее надежность и долговечность. Заклепочное соединение, реализованное в системе, одно из самых надежных и простых в применении.

9.Простота ремонта и замены элементов

При замене облицовки и отдельных элементов системы не нарушается целостность конструкции. Элементы системы пригодны для вторичного использования.

10.Универсальность системы

Система ALUTECH ALT150 универсальна и может быть использована для различных видов облицовки. Универсальность позволила уменьшить количество элементов в системе и отказаться от необходимости держать на складе различные системы.

11.Стабильное качество

Одно из преимуществ системы ALUTECH ALT150 – собственное производство и полный постоянный контроль качества на всех его стадиях: от создания сплава алюминия до упаковки готовых изделий. Мы получаем гарантированные необходимые свойства материалов и элементов. Потребитель может быть уверен, что система, которую он купил и смонтировал, соответствует той, которая прошла испытания и получила положительные оценки. Постоянный контроль качества гарантирует надежность системы ALUTECH ALT150.
